产品概述
概述：该机为上部给料的筒型外滤式真空永磁过滤机，主要适用于对较粗颗粒强磁性物料的脱水。
筒体内部装有锶铁氧体**磁系，可促使磁性颗粒迅速吸附到滤布表面，磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水，由于是上部给料，使得滤饼中精矿按粒度分层的效果更加明显，当磁性精矿形成滤饼时，颗粒同时受到重力和磁力的作用，粗颗粒精矿比细颗粒精矿向滤布运动的快，精粒首先接触滤布，故滤饼的透气性好，而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面，并由于磁系极性变化而产生磁搅动作用，这都成为滤饼易脱水的有利条件，使得滤饼厚且透气性好，显著的提高了生产率，与同规格的筒形真空过滤机相比，其效率提高三倍以上。
该机矿浆中固相颗粒的比磁化系数不低于3000*10-6厘米/克，颗粒粒度为0.15-0.8毫米。给料浓度60%。
技术参数
|

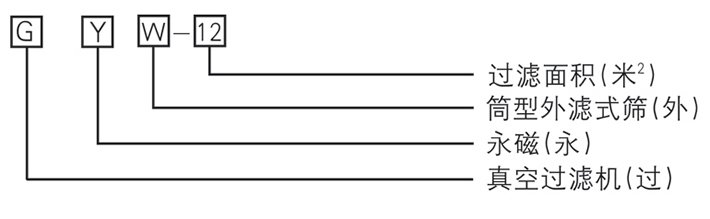

型号 |
GYW-3 |
GYW-5 |
GYW-8 |
GYW-12 |
GYW-20 |
|
|
过滤面积(m2) |
3 |
5 |
8 |
12 |
20 |
|
|
筒体 |
直径(mm) |
1600 |
2000 |
1600 |
2000 |
2250 |
|
长度(mm) |
700 |
900 |
1400 |
2000 |
2650 |
|
|
转速(R/min) |
0.5～2.0 |
|||||
|
需要真空度(KPa) |
60～80 |
|||||
|
抽气量(m3/min.m2) |
0.5～2.0 |
|||||
|
需要鼓风压力(KPa) |
10～30 |
|||||
|
鼓风量(m3/min.m2) |
0.1～0.5 |
|||||
|
筒体表面磁感应强度(mT) |
82 |
87 |
||||
|
给矿浓度(%) |
≥60 |
|||||
|
生产力-200目占60%(t/h) |
6～9 |
14～18 |
22～43 |
33～65 |
54～108 |
|
|
滤饼水分(%) |
8～11 |
8～10 |
||||
|
外形尺寸(mm) |
1895*2506*287 |
2110*2755*2500 |
2610*2905*2500 |
3210*2905*2500 |
- |
|
|
重量(t) |
3.27 |
3.94 |
4.76 |
5.42 |
6.5 |
|
|
电机 |
型号 |
Y100L-61.5 |
Y112M-6 |
Y132M1-6 |
||
|
功率(kw) |
1.5 |
2.2 |
4 |
|||
|
转速(R/min) |
940 | |||||
